管夾閥

1、應用場合
在涉及磨損性或腐蝕性漿料,粉狀物或粒狀物的關閉或控制操作時,管夾閥是最佳的選擇方案之一。

2、技術參數
尺寸范圍:DN20、40、50等
溫度范圍:0-80℃
公稱壓力:0.6MPa
關 閉 件:彈性膠管
執行標準:
設計與制造標準 GB/T 12239
試驗與檢驗 JB/T9092
結構長度 GB/T 12221
法蘭標準 GB/T 9119,1.0MPa

3、性能特點
模塊化設計的閥門主要有三部分:彈性膠管、閥體和執行機構。閥套是和工藝介質接觸的唯一部件。
3.1 可實現100%氣泡級密封,保證下游絕對零泄漏。
3.2 雙向全通徑流道,減小壓降,降低磨損,延長使用壽命。
3.3 閥套中心線閉合,線性控制曲線。
3.4 自動清潔,不會卡住或堵塞。
3.5 完全免維護設計。
3.6 無金屬部件與料漿直接接觸。
3.7 模塊化設計的膠管結構,方便使用者自行更換。

4、工作原理
安生系列管夾閥的工作原理很簡單。在開啟位置,閥門形成一個沒有流體阻力的通道,這樣使閥門成為管道的一部分。在關閉位置,兩個壓緊板在中心位置夾緊膠管。

5、法蘭連接尺寸

公稱通徑DN 法蘭外徑 D 螺栓孔中心圓直徑K 螺栓孔徑 L 螺栓
數量n 螺紋規格
20 105 75 14 4 M12
50 165 125 18 4 M16

6、閥門材料

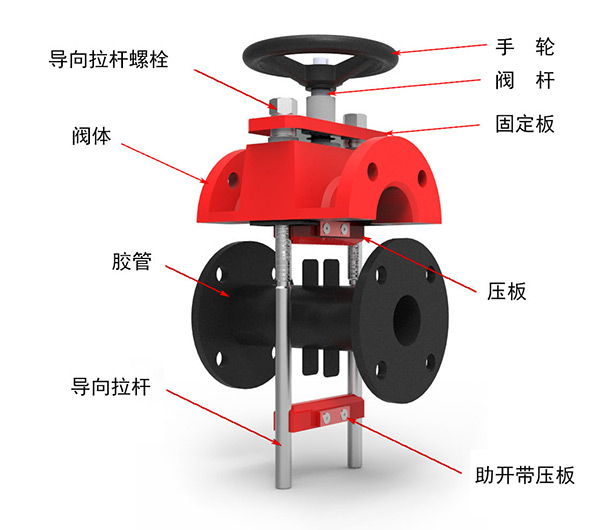

管夾閥閥門結構

序號 零部件名稱 材料 備注
1 閥體 Qt450
2 導向拉桿 304
3 壓板 碳鋼
4 閥桿 2Cr13/304
5 膠管 橡膠 多種材料可選
6 標準件 304/316
7 手輪 HT200鍍鉻
注:型號不同閥門材質會存在差異。
